銀通科技yt無(wú)機活性保溫隔熱材料施工方法

1、施工準備：基層墻體經(jīng)過(guò)工程驗收達到質(zhì)量標準，施工前應將基層墻面的灰塵、污垢、油漬等清洗干凈表面達到平整。

2、施工要點(diǎn)：

   A：銀通A級不燃YT無(wú)機活性墻體隔熱保溫材料配置 按照產(chǎn)品與水重量比1.5：1的比例，放置攪拌機攪拌3－5分鐘達到適宜操作即可。

   B：銀通A級不燃YT無(wú)機活性墻體隔熱保溫綠色節能材料使用

   先用清水將基面墻面的灰塵和油污處理干凈并達到適度濕潤后，將攪拌好的銀通產(chǎn)品直接批抹于基層墻體上或已施工過(guò)的水泥砂漿面上。第一遍均勻密實(shí)將墻體覆蓋，厚度在10mm左右，當第一遍材料的含水率大約在50％時(shí)，可進(jìn)行第二遍批抹，批抹厚度掌握在10－20mm之間。達到粘結牢固、不空鼓、不開(kāi)裂。

   銀通銀通A級不燃YT無(wú)機活性墻體隔熱保溫材料施工厚度在20mm內可一次性批抹完成，銀通材料厚度在30mm內可二次批抹完成，也可做內外復合施工，既可省掉內外粉刷水泥砂漿的材料成本費用和人工費，又可節省施工工期，達到一舉多得。

   初凝時(shí)間為3小時(shí)左右，全部工序當天完成，10天后便可粘貼面磚，15天后便可做涂料飾面。

   若基層墻體為混凝土剪力墻時(shí)，使用銀通無(wú)機活性保溫材料需提前一天做常規界面砂漿甩漿處理，建議剪力面接逢處掛網(wǎng)（玻纖網(wǎng)或鍍鋅鋼絲網(wǎng)），以緩解基層墻體材料因澎脹收縮系數不同而出現問(wèn)題。

    C：質(zhì)量檢驗

   基層墻體及銀通YT保溫層施工達到相關(guān)標準要求，各構造層之間必須粘結牢固、無(wú)脫層、無(wú)空鼓、無(wú)裂縫等現象。

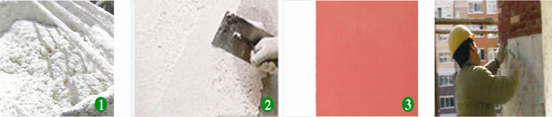

3、施工流程

   外墻外保溫或外墻內保溫涂料飾面和面磚飾面工藝流程：

   基層處理（混凝土等光面墻體需使用常規界面砂漿）→套方、吊垂直、彈控制線(xiàn)、沖筋、做口、復驗→批抹銀通YT無(wú)機活性保溫系統→ 彈分格線(xiàn)、開(kāi)分格槽、嵌貼滴水槽→ 涂料（面磚）飾面。

銀通科技yt無(wú)機活性保溫材料注意事項

   ① YT無(wú)機保溫隔熱材料現場(chǎng)施工時(shí)，不需要添加也嚴禁添加任何其它材料物品，以保證產(chǎn)品質(zhì)量穩定。

   ② 加水攪拌后的YT保溫材料隨配隨用，常規在三小時(shí)左右用完，絕不允許次日或干固后再次攪拌二次使用，以免影響質(zhì)量效果。

   ③ 基層為加氣磚和粘土磚，多孔粘土磚的要用水噴沖多次并始終保持基面濕潤方可使用保溫材料。

   ④ 基層為混凝土結構必須先甩漿達到墻體毛糙后二十四小時(shí)后方可進(jìn)行保溫層施工。

   ⑤ 施工前應在墻面做灰餅、作口、沖筋或吊線(xiàn)處理，發(fā)現基面凹度大于1.5厘米誤差，必須用水泥砂漿找平，拉毛后方可施工。

   ⑥ 為保證保溫材料與基面的粘結效果，第一遍施工必須用力壓實(shí)，厚度不得超過(guò)2公分。必須在首次施工材料水份回落50%左右時(shí)再進(jìn)行第二次涂抹，直至達到設計厚度，做面磚飾面時(shí)用工具壓實(shí)拉毛，做涂抹飾面應在抹第二遍時(shí)進(jìn)行收光。注：若水份含量大時(shí)則不易用刮尺刮平，要等水份回落30%時(shí)再使用刮尺刮平，以免出現分層。

   ⑦ YT無(wú)機保溫隔熱材料在做墻體外保溫工程施工期間或完工后24小時(shí)內，冬季環(huán)境空氣溫度不應低于5℃，夏季應避免陽(yáng)光暴曬，溫度超過(guò)25℃時(shí)，需應灑水養護，5級以上大風(fēng)和雨天不得施工。

    ⑧ 做好產(chǎn)品保護，對剛施工完的墻面，避免雨淋浸泡和碰撞，保持施工現場(chǎng)通風(fēng)干燥。每次施工完畢后要及時(shí)清洗施工工具和攪拌機具，以免影響下次使用。沒(méi)有用完的產(chǎn)品應存放在干燥、通風(fēng)處，并注意防潮、防水。

    以上技術(shù)規格細則必須嚴格遵守、若施工過(guò)程中不能按本公司規定的施工規程操作其造成的相關(guān)質(zhì)量問(wèn)題應由施工方負責，若屬材料質(zhì)量問(wèn)題則由我公司承擔責任。
